001004406 Koshin Code-Nummer geändert: 001034701 → 001004406.

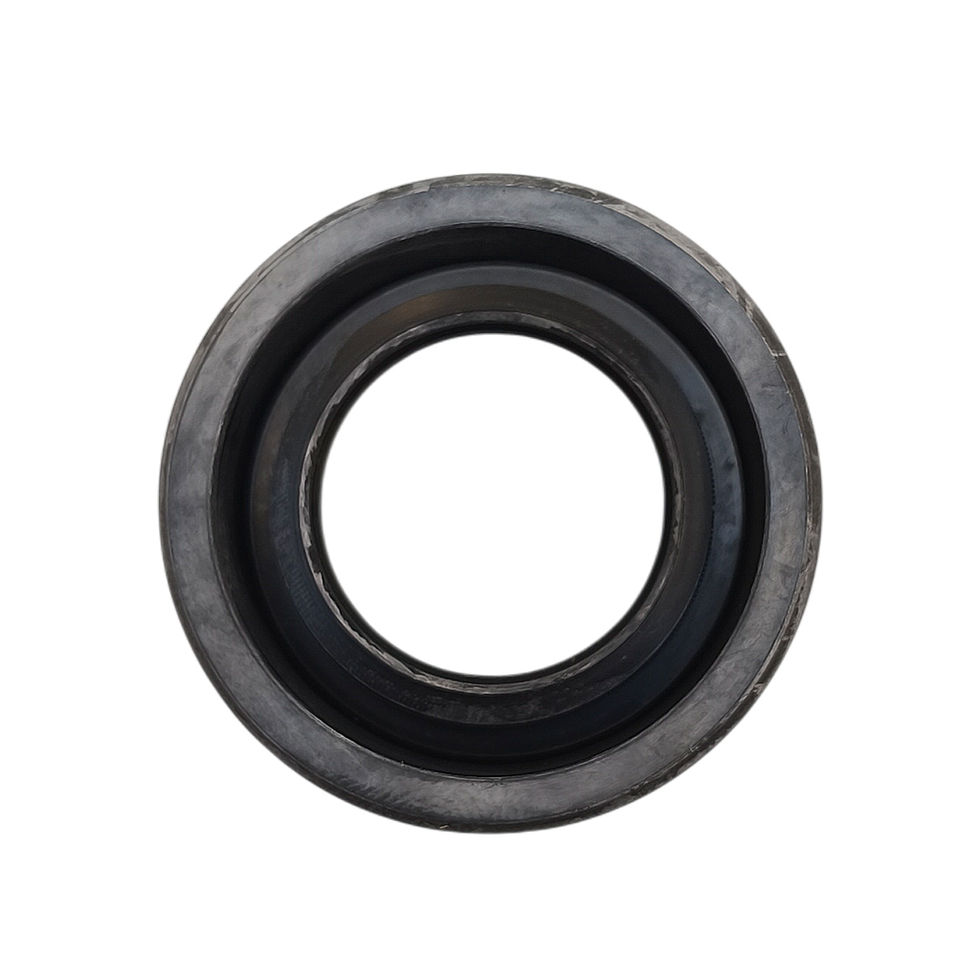

Die Koshin 00100440600 (SC-25 Wellendichtring) ist eine kritische Dichtungskomponente, die speziell in den handbetriebenen Koshin SB-25- und SB-20-Serien-Fasspumpen verwendet wird, die üblicherweise zum Fördern von Öl, Diesel und nicht korrosiven Flüssigkeiten eingesetzt werden.

Zweck des Wellendichtrings

Der primäre „Zweck" dieses Teils ist die Eindämmung und der Schutz:

• Leckageverhinderung: Er erzeugt eine dichte Abdichtung um die rotierende Antriebswelle (Teil Nr. 12 in Ihrer Zeichnung), um zu verhindern, dass die gepumpte Flüssigkeit aus der Frontabdeckung austritt.

• Druckaufrechterhaltung: Er hilft, das interne Vakuum/den Druck aufrechtzuerhalten, das/der erforderlich ist, damit die Flügelrad-Impeller Flüssigkeit durch das Saugrohr ansaugen können.

• Schmutzbarriere: Er verhindert, dass Staub, Schmutz oder Feuchtigkeit von außen in das Pumpengehäuse eindringen, was die inneren mechanischen Teile vor Verschleiß schützt.

Wo er verwendet wird

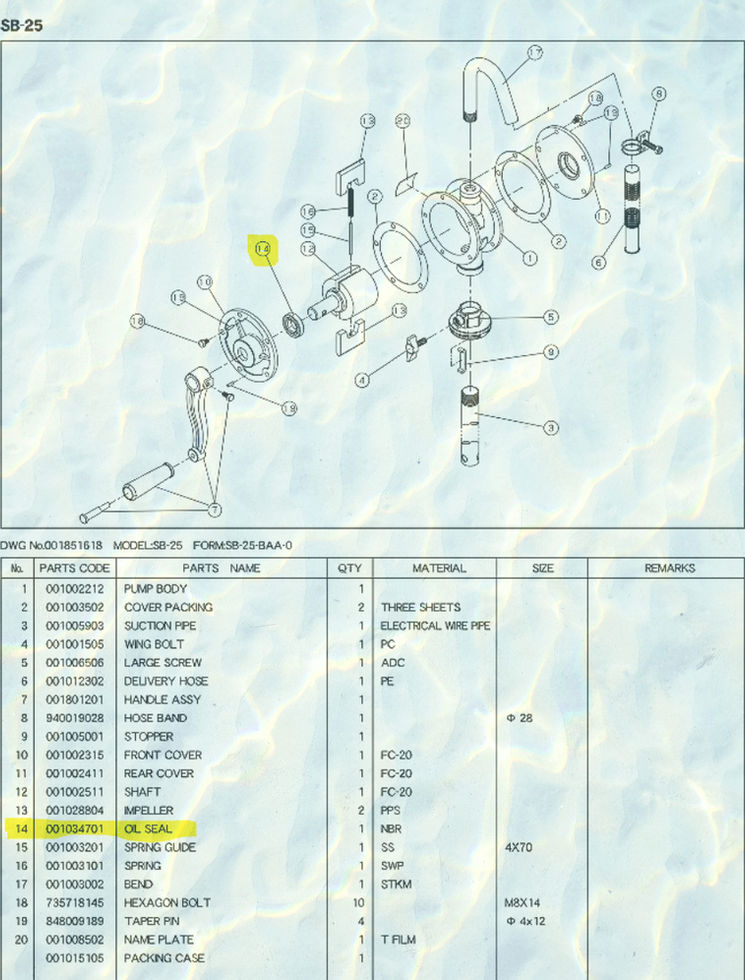

Basierend auf dem technischen Diagramm, das Sie für das Modell SB-25 bereitgestellt haben:

• Position: Er ist in der Frontabdeckung (Nr. 10) eingebaut.

• Montage: Er sitzt direkt auf der Welle (Nr. 12). Wie Sie in Ihrem hervorgehobenen Abschnitt (Punkt 14) sehen können, ist er die Barriere zwischen der inneren Pumpkammer und der äußeren Handgriff-Baugruppe (Nr. 7).

• Material: Er besteht aus NBR (Nitril-Butadien-Kautschuk), der speziell aufgrund seiner hohen Beständigkeit gegen erdölbasierte Öle, Kraftstoffe und viele Chemikalien ausgewählt wurde.

Wartungshinweis

Wenn Sie während des Pumpens Flüssigkeit von der Welle direkt hinter dem Griff tropfen sehen, ist dies ein eindeutiges Zeichen dafür, dass dieser Wellendichtring (Nr. 14) abgenutzt oder verhärtet ist und ausgetauscht werden muss.



Der Koshin SC-25 Wellendichtring (Teilenummer 001004406) ist der direkte Nachfolger der alten Teilenummer 001034701. Diese hochwertige Dichtung ist darauf ausgelegt, Flüssigkeitslecks zu verhindern und die Pumpe zu schützen.
